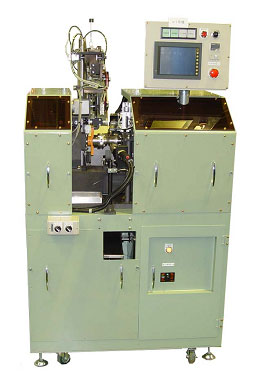

扁平线α形线圈卷线机_FWα-22型
 |
 |
 |
|
| 扁平线α形线圈卷线机_FWα-22型 |
扁平线α形线圈卷线机_FWα-22型
|
|
|
|
|
| 扁平线α形线圈卷线机_FWα-22型 |
|
|
||||||
|
|
||||||||
|
||||||||
| 型号 | FWα-22型 |
| 扁平线宽度 | 0.5mm～2.0mm宽度 |
| 线圈外径 | (MAX) φ32mm |
| 生产周期 | 约 60／20次x2行 |
| 卷线方式 | 两轴卷取方式 |
| 主轴外径 | (MAX) φ22mm |
| 主轴转数 | (MAX) 12.5r/sec |
| 控制轴转数 | 200W伺服马达制x3 400W伺服马达制x1 |
| 控制系统 | 定位控制系统、输入方式、接触显示屏 |
| 定张力方式 | 定张力调整装置 |
| 气源 | 约 0.5MPa |
| 电源 | AC200V～220V 50/60Hz 3-PHASE |
| 总装功率 | 约 4kW |
| 机器尺寸 | 1000mm(长)x820mm(宽)x1800mm(高) |
特点
